4.2電力監控及能效管理系統
4.2.1系統介紹
概述
電力監控及能效管理系統主要功能包括：中低壓配電和機房配電監測，主要設備（柴發、變壓器、UPS、蓄電池、列頭柜、母線槽、空調等）監測，分類分項能效分析，環境信息監測，報警分析，運維事件記錄等功能。
旨在幫助用戶完整的掌握數據中心運行情況，如有異常，可及時提醒運維人員，開展故障檢修工作，此外，通過對能耗進行分類分項，計算出PUE值，幫助用戶了解各項用能占比情況和各支路用能情況，便于開展節能降耗工作。

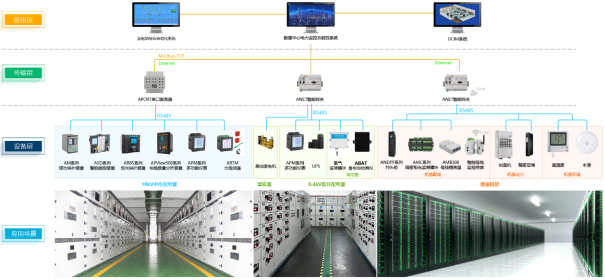

系統組網
軟件介紹
展示當前數據中心總能耗，IT能耗，空調能耗，及其他能耗并且計算出當前數據中心實時PUE值，通過儀表盤形式直觀展示。
可選擇查看數據中心的中低壓配電系統主接線圖，并在一次圖顯示配電系統當前遙測、遙信數據和狀態。
無線測溫傳感器主要用于監測斷路器觸頭、觸臂、母排和線纜連接處溫度，便于提前發現溫度異常導致的事故。
監測各變壓器各項參數，包括負載率、頻率、功率因數、三相不平衡度等，并且顯示歷時曲線圖，數據實時變化。幫助用戶直觀監測各變壓器運行狀態。
可以監測特定回路電流、電壓2~31次諧波畸變率和總諧波畸變率，通過曲線方式顯示。
系統采集UPS輸入、輸出端和旁路三相電壓、電流、有功功率、功率因數頻率，同時監測UPS溫度、蓄電池電壓、當前負載下的剩余時間等數據。
展示單體電池電壓、內阻和溫度，預測電池帶載時剩余時間，每節電池數據均可以設置異常報警，及時發現蓄電池異常。
系統可以展示配電柜內進線和饋線回路電氣參數，包括電流電壓功率電能以及開關狀態，并可以對數據進行報警設置和分級，數據取自配電柜測量模塊。
系統可以展示智能小母線的始端箱和插接箱電氣參數，包括電流電壓、開關狀態、插接點溫度，并對數據進行報警設置和分級。
通過平面圖顯示數據中心能源分布，設備分布情況，并顯示設備能耗數據，點擊平面圖上設備可以進入具體設備監控界面。
能效看板實時顯示當前數據中心PUE值以及歷史PUE曲線。并且顯示各分項用能的用能情況及用能排行。監測各變壓器運行及負載情況，給出本月變壓器輸出電能排行。
顯示電能消耗日/月/年報表，并可對具體回路選擇曲線圖、餅圖進行展示。對數據中心用電數據進行同比、環比分析比較，查看用電趨勢。
系統可監測空調的回風溫濕度，出回水溫度，并可以設定空調的溫濕度，達到更好的控制效果。
監測數據中心溫濕度、開關門、水浸、煙霧、噪聲、氣體濃度狀態等參數。曲線圖直觀明了，同時支持歷史數據查詢。
報警事件分為四級，通過列表顯示各類報警事件數量，通過柱狀圖顯示逐日報警數量，提供報警總數以及增長趨勢。
運維管理功能，可針對數據中心各主要設備進行巡檢派工，消缺，搶修等維護工作。
4.2.2功能介紹

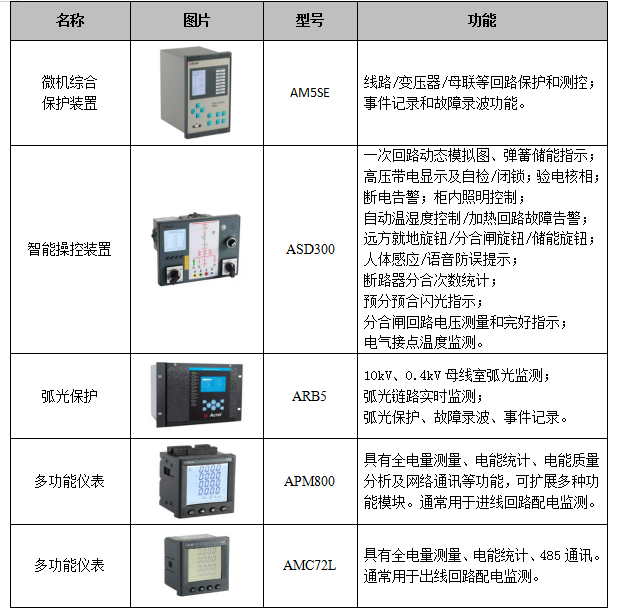

a 中低壓配電監測
概述
針對數據中心中低壓配電柜，10/0.4kV進出線回路以及變壓器的進行配電監控和保護，實時采集數據并上傳。
系統組網
b 電源自動投切控制
概述
數據中心電源比較多，典型的電源方式至少會有2路不同的10kV電源進線，外加能滿足空調和機柜用電容量需求的10kV柴油發電機作為后備電源，保證數據中心不斷電，所以在發生意外斷電的情況下，各路電源的切換邏輯也比較復雜。
系統組網
如上圖，1#市電和2#市電分別引自不同的網內變電站，2路市電相互獨立。正常情況下2路市電分別運行，DL1和DL2處于分位，DL3~DL6均處于分位。
狀態1：1#市電失電
1#進線無壓，DL1無流，2#市電有壓，且*閉鎖信號，系統跳DL1和I母所有負載斷路器，確認DL1斷開后合DL3，然后按照預先設定的順序逐一合負載斷路器，若母線故障閉鎖則不動作；
狀態2：2#市電失電
檢測2#進線無壓，DL2無流，1#市電有壓，且*閉鎖信號，系統跳DL2和II母所有負載斷路器，確認DL2斷開后合DL3，然后按照預先設定的順序逐一合負載斷路器，若母線故障閉鎖則不動作；
狀態3：1#、2#市電均失電
檢測1#、2#進線均無壓，DL1、DL2均無流，且*閉鎖信號，系統跳DL1、DL2和兩段母線上所有負載,并發出啟動柴油發電機指令，1#柴發并機室啟動，柴發母線I工作，待母線電壓穩定后合DL3和DL4，然后按照預先設定順序逐一合負載斷路器;
狀態4：1#、2#市電均失電，且柴發母線I故障
檢測1#、2#進線均無壓，DL1、DL2均無流，且*閉鎖信號，系統跳DL1、DL2和兩段母線上所有負載,并發出啟動柴油發電機指令，2#柴發并機室啟動，柴發母線II工作，待母線電壓穩定后合DL3和DL6，然后按照預先設定順序逐一合負載斷路器；
柴發II母故障切換策略同狀態4，自復邏輯等其它狀態可以根據具體項目需求單獨編制。
電源自動切換邏輯可以由備用電源自動投入裝置AM5SE-B編程邏輯來執行，邏輯比較復雜的也可以采用PLC模塊執行，按照預先設定的邏輯自動投入備用電源，并可以做到自投自復。
c 電氣接點測溫
概述
在數據中心整體的變配電中，為避免因溫度超高，導致設備老化，設備燒壞，供電中斷，一次設備起火爆炸等嚴重事故，需要對各電氣節點進行長期的溫度監測能避免因嚴重故障而造成用戶的人身傷害及經濟損失。
安科瑞電氣接點測溫方案，可以在高、低壓電力系統中對各電氣節點的溫度進行準確地監測，確保電力系統安全、穩定、可靠地運行。
系統組網
d 電能質量監測與治理
概述
數據中心常用設備為不間斷電源系統UPS、LED照明、IT服務器等，易產生諧波電流和三相負載不平衡問題，電能質量監測和治理裝置可根據負載運行情況進行實時的檢測、分析并跟蹤治理，為不同負載類型的電能質量問題提供合適的設計解決方案，以達到供電質量和確保電力系統安全經濟運行的目的。
系統組網
e 智能照明控制
概述
智能照明控制系統，采用標準的網線作為總線線纜，將所有的智能照明控制模塊連接到一起組成一套完整的控制系統，可實現照明燈具的遠程集中管理和就地控制。
智能照明控制產品種類齊全，方案完善。用戶可通過控制面板、人體感應、照度感應、微波感應、上位機系統、觸摸屏、手機、平板端等多種控制終端實現靈活多樣的智能化控制。
系統組網
軟件介紹
導航欄的頁面進行切換可選擇箱控列表視圖或平面視圖，實現開關、調光、窗簾/場景定時控制及模塊在線狀態監控、故障報警等功能。
可查看系統中所有模塊的屬性：序號、組地址、描述、通訊狀態、軟件版本、心跳次數。實時監測并顯示各個模塊的在線狀態并智能統計數量，實時統計軟件運行時間等。
用戶對定時開關可添加描述、設置優先級、設置定時任務、自定義定時時間。
可修改模塊心跳上傳的周期，可設置軟件是否全屏顯示，可設置哪些操作會在日志中被記錄，可查看軟件的使用期限及版本號。
f 蓄電池在線監測
概述
蓄電池在線監測系統是在線電池監測產品，可以提前對失效的電池進行預警及電池均衡，符合ANSI/TIA-942標準要求。該系統具有監測電池的電壓、內阻與內部溫度功能，安裝、維護與接入非常方便。系統主要由ABAT-S模塊、ABAT-C模塊及ABAT-M采集器組成，可通過采集器查詢告警與實時數據、設置參數等，可選配監測平臺實現網絡化集中管理。
系統組網
g 配電監控
概述
數據中心為IT服務器配電的機柜是配電柜又稱列頭柜，包含電源分配、保護與進出線回路監控功能。 分為交流列頭柜和直流列頭柜兩類。列頭柜將進出線回路的電參量、開關量等數據集中采集后上傳至后臺系統進行統一的管理和監控。
系統組網
h 智能母線監測
概述
數據中心IT服務器配電傳統采用配電柜，占用空間較大，配電線纜多，新增設備不便，為了節省面積，智能小母線方案由于不占用機房面積、可按需靈活插拔，受到很多數據中心的青睞，被越來越多的應用。
安科瑞智能母線監控產品分為交流和直流母線監控兩類，包括始端箱監測模塊、插接箱監測模塊以及觸摸屏，另外還可以搭配母線槽連接器紅外測溫模塊用于監測母線槽的運行溫度，確保母線槽配電安全。通過標準網線手拉手簡單組網，可以實現任意插接箱檢修或更換時不影響其他在線運行的插接箱的數據上傳通訊。
系統組網
5 消防監控系統
5.1電氣火災監控系統
5.1.1系統介紹
概述
電氣火災監控系統是用于接收剩余電流式電氣火災監控探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。
電氣火災監控系統由監控設備、監控探測器和配套附件組成。系統各設備之間均采用總線（耐火雙絞屏蔽線）進行連接，施工布線簡單方便。
系統組網
軟件介紹
顯示監控裝置的內部設定參數、測量參數和狀態參數，并可對監控裝置進行遠程解除報警或分合閘控制。
權限管理，“超級管理員"和“管理員"可添加和刪除“操作員"和“值班員"權限用戶。
設備自檢和對監控系統柜體面板指示燈的手動檢測。
查詢?nèi)我鈺r段內相應報警或動作類型下的記錄。
5.1.2典型硬件
5.2消防設備電源監控系統
5.2.1系統介紹
概述
消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、錯相以及過流（過載）等故障信息并實時報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。
消防設備電源監控系統采用集中供電方式，通過監控器給現場傳感器提供DC24V安全電壓，保證系統的穩定性和安全性。
消防設備電源監控系統由消防設備電源狀態監控器、區域分機、傳感器和配套附件組成。
系統組網
軟件介紹
顯示監控裝置的內部設定參數、測量參數和狀態參數，并可對監控裝置進行遠程解除報警或分合閘控制。
權限管理，“超級管理員"和“管理員"可添加和刪除“操作員"和“值班員"權限用戶。
設備自檢和對監控系統柜體面板指示燈的手動檢測。
查詢?nèi)我鈺r段內相應報警或動作類型下的記錄。
5.2.2典型硬件
5.3防火門監控系統
5.3.1系統介紹
概述

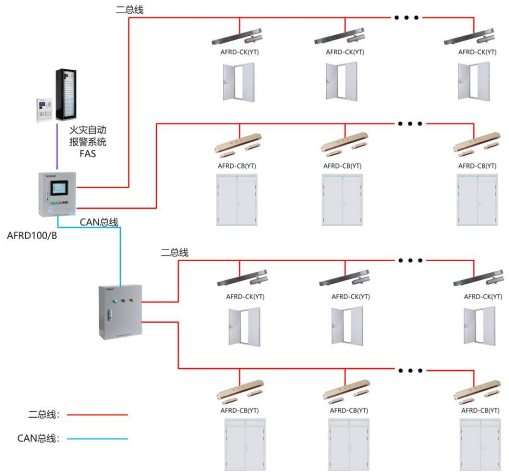

防火門監控系統集中檢測與控制現場常開、常閉防火門監控模塊的工作狀態，實時監測疏散通道防火門的開啟、關閉及故障狀態，顯示防火門監控模塊的開路、短路等故障信號。系統采用消防二總線將具有通信功能的監控模塊相互連接起來，當監控模塊發生短路、斷路等故障時，防火門監控器能發出報警信號，能指示報警部位并保存報警信息。
防火門監控系統采用集中供電方式，現場監控模塊采用DC24V安全電壓供電，保證系統的穩定性和安全性。
系統組網
軟件介紹
權限管理，“*級管理員"和“管理員"可添加和刪除“操作員"和“值班員"權限用戶。
以圖形化顯示方式直觀的展現當前被監測的防火門的工作狀態，點擊防火門圖標后，系統會顯示該防火門的詳細信息。
設置系統運行參數，測試監控器功能。
查詢?nèi)我鈺r段內相應報警或動作類型下的記錄。
5.3.2典型硬件
5.4應急照明和疏散指示系統
5.4.1系統介紹
概述
集中控制型應急照明和疏散指示系統可準確實現對各應急燈具的實時監控和控制、日常24小時管理維護，保證系統運行正常，在發生火災時安全、準確、迅速的引導人員到達安全區域、減少人員傷亡。
該系統配合火災報警控制器的使用，在火災時刻，能夠準確給出安全的疏散路徑指示，快速準確改變消防應急標志燈的指示方向，點亮消防應急照明燈，幫助建筑內的人群選擇逃生疏散路線，指引安全逃生方向，保障群眾的人身安全，為各類用戶擔心的安全問題解決了后顧之憂?？蓱?yīng)用于數據中心主機房、輔助區、支持區、行政管理區等。

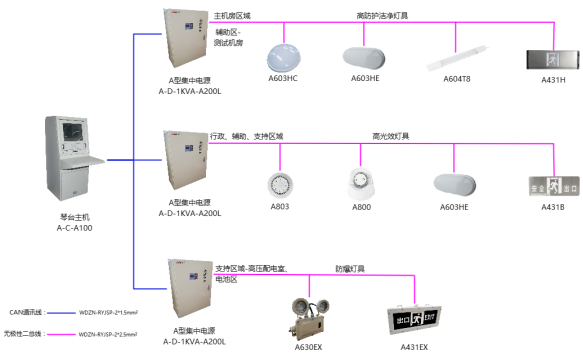

消防應急照明和疏散指示系統由應急照明控制器、應急照明集中電源和消防應急燈具（消防應急標志燈具、消防應急照明燈具）等幾部分組成。
系統組網
軟件介紹
查看所有燈具運行狀態與數量。
可查看歷史操作、故障、事件信息，可按日期進行查詢。
設備的功能測試， 應急啟動與停止用來測試設備應急功能是否正常，手動火警測試在具體著火點下系統的啟動情況。

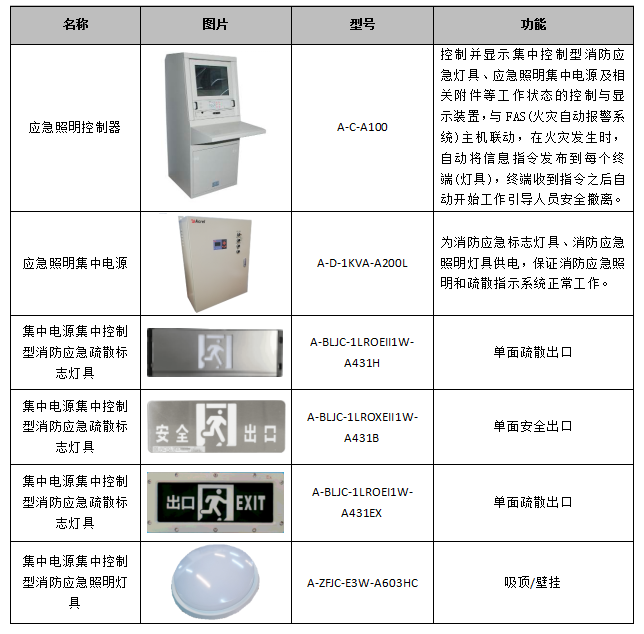

5.4.2典型硬件
